Guia de ventosas
Guia para escolher bem sua ventosa...
PRINCÍPIO DE FUNCIONAMENTO
A preensão por vácuo garante a rápida captura de uma variedade de objetos frágeis ou de formas complexas como cartão, papel ou confeitaria. Isso é feito com a ajuda de uma ou mais ventosas integradas a um dispositivo automatizado. A ventosa permite fazer a ligação entre a peça a ser capturada e o sistema de preensão. É a diferença entre o vácuo criado dentro da ventosa e a pressão atmosférica que permite que a ventosa adira a um objeto. Essa diferença de pressão é obtida conectando a ventosa a um gerador de vácuo, também chamado de venturi ou bomba de vácuo.
A NOVACOM desenvolve e fabrica uma gama completa de ventosas, planas, com foles, oblongas, retangulares, ... permitindo responder concretamente às necessidades expressas por nossos clientes. Mais de 5.000 referências são oferecidas em uma ampla escolha de materiais (borracha natural, nitrilo, silicone alimentar, vinil,...).
Nossa gama é complementada por outros componentes necessários para uma boa preensão por vácuo: insertos, suportes, conjuntos de molas e diversos acessórios.
CRITÉRIOS GERAIS DE SELEÇÃO
Para escolher bem sua ventosa, vários parâmetros devem ser considerados:
- A forma da peça a ser capturada: plana, curva, cilíndrica, ondulada, ...
- O material da peça a ser capturada: produto poroso, deformável, rígido, flexível ou frágil, ...
- O estado da superfície da peça: abrasiva, granulada, lisa, ...
- A aparência da peça: oleosa, empoeirada, seca, viscosa, úmida, ...
- A massa da peça
- A temperatura da peça
- A orientação da captura: horizontal, vertical, angular, diferença de níveis, ...
- O tipo de captura: manipulação, elevação, despaletização de objetos, manutenção, ...
- A superfície disponível
- Os tempos de ciclos
FORÇA DE PREENSÃO
A força de preensão de uma ventosa difere de acordo com sua forma, seu material e seu volume interno. Neste catálogo, a força de preensão das ventosas é uma força real a 90% de vácuo, calculada com um coeficiente de segurança de 2 para uma captura horizontal e de 4 para uma captura vertical. Ela é expressa em Newton.
DIFERENTES FORMAS
Geralmente distinguimos as ventosas: planas, com foles, oblongas, retangulares e cônicas. Cada forma tem suas próprias vantagens. Por exemplo, escolheremos uma ventosa plana para peças com superfície plana ou ligeiramente curva, enquanto usaremos uma ventosa com foles para manipular peças com superfícies irregulares ou em diferentes alturas. Encontre o detalhe das diferentes formas de ventosas.
FLECHA
A flecha da ventosa é a diferença entre a posição de repouso e a posição sob vácuo. Neste catálogo, esse valor é indicado em cada plano de ventosa pela letra « F ».
A capacidade de preensão teórica de uma ventosa é expressa em Newton e é calculada usando a seguinte fórmula:
Força (N) = Superfície interna do lábio (cm2) x 0.9 (90% de vácuo) x 9.81 (gravidade)

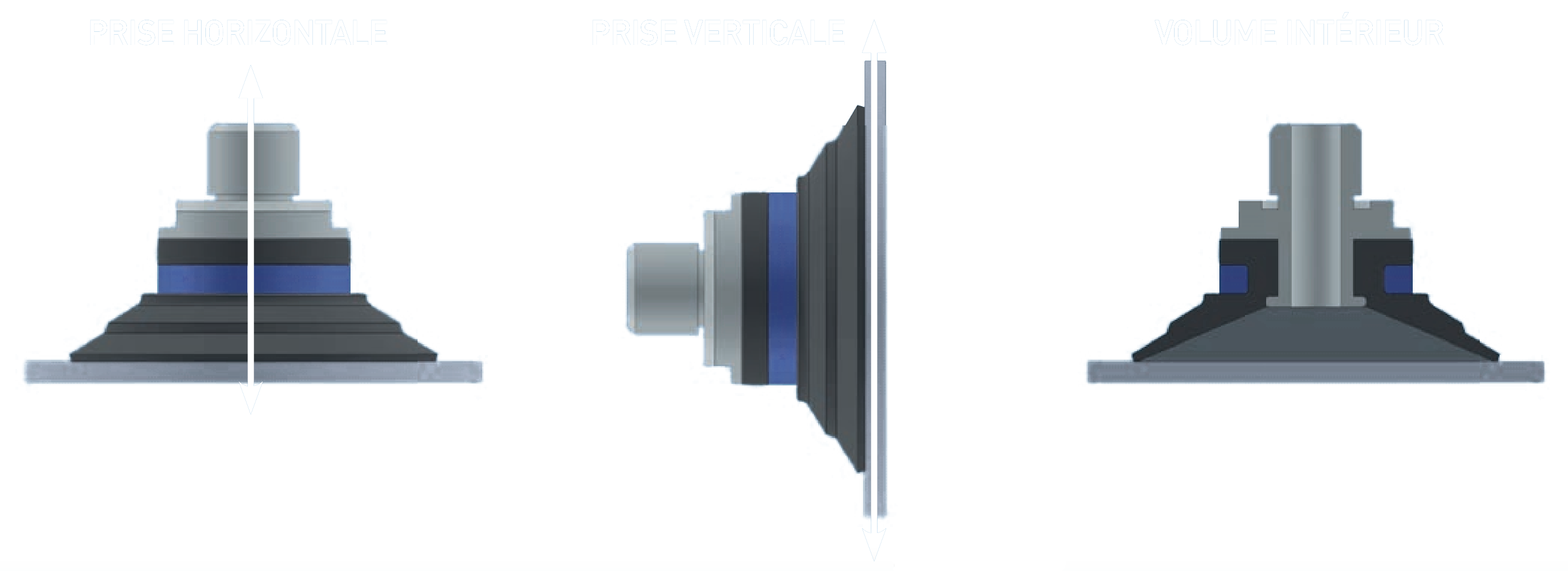

Para garantir uma segurança de uso ideal e levar em conta os movimentos e acelerações, as forças das ventosas indicadas neste catálogo incluem um coeficiente de segurança de 2 para uma captura horizontal e de 4 para uma captura vertical.
O volume interno da ventosa permite determinar o volume total do sistema de preensão. Quanto maior o volume interno da ventosa e o circuito, maior deverá ser o fluxo. Portanto, será necessário optar por um venturi de grande tamanho.

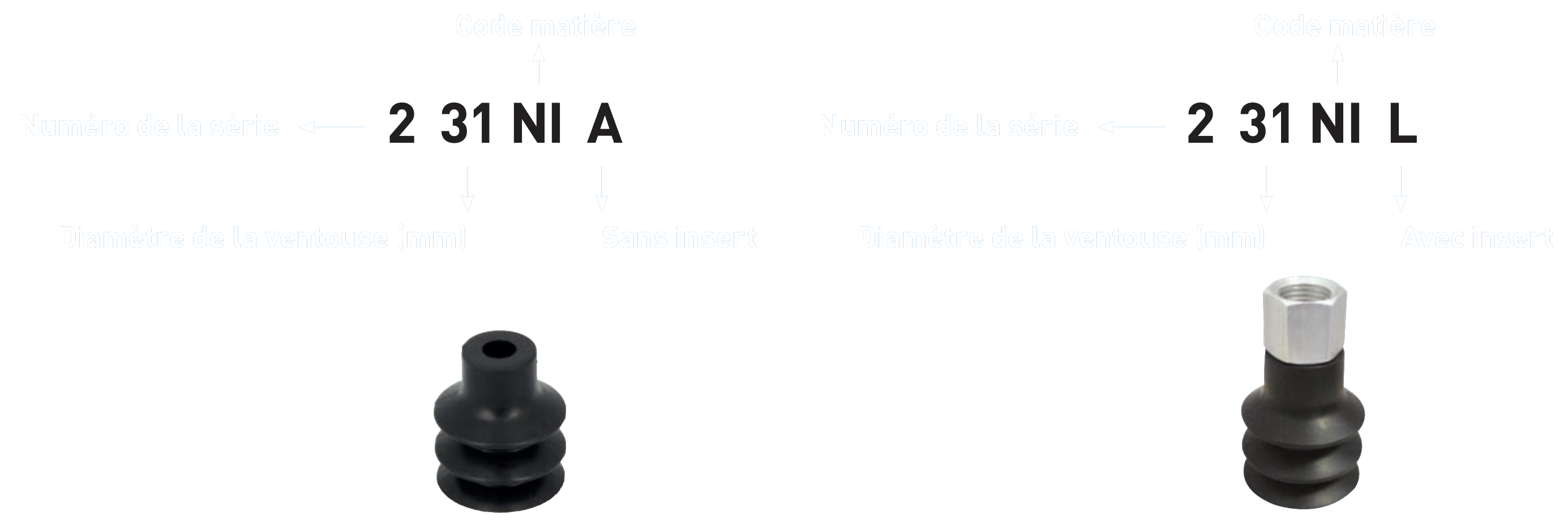

COMO DETERMINAR SUA VENTOSA?
